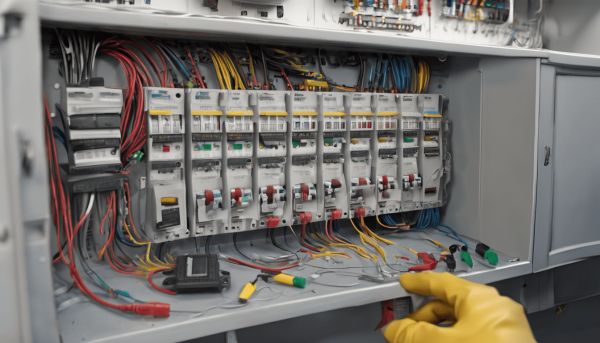

Dimensionner un tableau électrique, c’est comme préparer une maison à vivre longtemps sans courir après les malfaçons. Trop de chantiers s’arrêtent au strict minimum : on installe ce qui suffit aujourd’hui, pas ce qui tiendra demain. Or, entre la borne de recharge, la climatisation ou simplement un atelier au garage, les besoins électriques évoluent vite. Et quand le coffret est plein ? On bricole, on surcharge, on compromet la sécurité électrique. Ce qu’il faut, c’est anticiper – avec méthode.
Calculer la capacité de votre coffret électrique
Pour éviter les mauvaises surprises, chaque circuit doit être identifié et comptabilisé en modules. Un module correspond à 18 mm de largeur dans le tableau. Chaque disjoncteur occupe un certain nombre de modules selon sa fonction : 1 pour un circuit d’éclairage, 2 pour une prise de courant, jusqu’à 3 ou 4 pour un différentiel ou un interrupteur principal. Il faut donc lister tous les équipements du logement, pièce par pièce, en distinguant les circuits spécialisés – comme la plaque induction, le lave-linge ou le chauffe-eau – qui nécessitent chacun leur propre protection.
L’inventaire des circuits par pièce
Commencez par la cuisine : elle concentre souvent les plus gros consommateurs. Ici, chaque appareil lourd a droit à son circuit dédié. Même chose pour la salle de bains, où le chauffe-eau et le sèche-serviette doivent être isolés. Les pièces de vie ont besoin de plusieurs circuits de prises pour éviter les surcharges. Pour obtenir un accompagnement sur la configuration technique de votre installation, on peut consulter progressonext.fr.
La règle du coefficient de foisonnement
On ne fait pas chauffer tous les appareils en même temps. C’est là que les pros utilisent le coefficient de foisonnement : un calcul réaliste de la puissance simultanée maximale. Par exemple, on n’utilisera pas la machine à pain, le four et la plaque induction pendant que le ballon d’eau chaude se remplit. Ce principe permet de ne pas surdimensionner inutilement tout en restant dans une marge de sécurité confortable. Cela influence aussi le choix du calibre général.
Anticiper la réserve de 20 % imposée
La norme NF C 15-100 exige de prévoir une réservation modulaire d’au moins 20 %. Autrement dit, si vous utilisez 32 modules, il faut installer un tableau d’au moins 40 modules. Cette marge n’est pas là pour faire joli : elle permet d’ajouter facilement un circuit futur, comme une pompe à chaleur ou une colonne de recharge pour voiture électrique, sans tout reprendre à zéro.
| Type de logement | Surface approximative | Rangées minimales | Modules recommandés |
|---|---|---|---|
| Studio / T1 | Moins de 35 m² | 2 rangées | 36 modules (minimum) |
| T2 / T3 | 35 à 70 m² | 3 rangées | 54 modules (minimum) |
| T4 et plus | 70 à 100+ m² | 4 rangées | 72 modules (minimum) |
Les exigences de la norme NF C 15-100
Le nombre minimal de rangées par logement
La réglementation fixe des planchers clairs selon la taille du logement. Moins de 35 m² ? Deux rangées sont exigées. Entre 35 et 100 m², il faut au minimum trois rangées. Au-delà, quatre rangées deviennent obligatoires. Mais attention : ces chiffres sont des minima légaux, pas des recommandations optimales. Dans la pratique, beaucoup de professionnels conseillent d’aller au-delà, surtout si le logement comporte des équipements énergivores ou si une extension est envisagée. La norme NF C 15-100 vise avant tout la sécurité et la pérennité. Elle impose aussi la séparation des circuits : éclairage, prises, sanitaires, cuisine… chacun doit être indépendant pour limiter les coupures massives.
Choisir les composants de protection adaptés
Interrupteurs différentiels et disjoncteurs
Deux types d’appareils assurent la protection : l’interrupteur différentiel, qui détecte une fuite de courant vers la terre (risque d’électrocution), et le disjoncteur divisionnaire, qui protège contre les surintensités et courts-circuits. Le premier est placé en tête de chaque rangée, le second derrière, par circuit. Le choix des calibres dépend de l’usage : 16 A pour l’éclairage, 20 A pour les prises, 32 A pour les équipements lourds comme les plaques de cuisson. L’erreur classique ? Sous-dimensionner les circuits de cuisine, alors qu’ils supportent les pics les plus violents.
L’importance du type A et AC
Tous les différentiels ne se valent pas. Le type AC convient aux équipements simples (éclairage, chauffage résistif), mais le type A est obligatoire pour les appareils électroniques : lave-linge, lave-vaisselle, plaques à induction. Ces derniers génèrent des courants résiduels pulsés que seul un différentiel type A peut détecter. Oublier ce détail, c’est risquer une absence de déclenchement en cas de défaut – un vrai danger. La mention “type A” doit donc figurer clairement sur les appareils critiques.
Étapes clés pour l’installation du tableau
- Fixer solidement le coffret dans la Gaine Technique de Logement (GTL), à une hauteur comprise entre 90 cm et 180 cm du sol fini
- Installer les rails DIN pour accueillir les appareils de protection
- Raccorder les peignes d’alimentation (verticaux pour la phase, horizontaux pour le neutre)
- Positionner chaque disjoncteur selon le plan de répartition validé
- Étiqueter impérativement chaque circuit pour faciliter la maintenance future
- Effectuer un test de continuité et de bon fonctionnement avant mise sous tension
L’emplacement stratégique : la Gaine Technique de Logement
Accessibilité et hauteurs réglementaires
Le tableau doit être installé dans la GTL, un espace dédié, ventilé et accessible à tout moment. La hauteur des manettes de coupure doit se situer entre 90 cm et 180 cm du sol. Cela garantit une intervention rapide, même pour une personne à mobilité réduite. Certains aménagements prévoient une hauteur minimale de 50 cm si la GTL est en sous-sol ou en cave, mais toujours avec un accès libre et éclairé.
Les zones interdites à l’installation
Interdit d’installer un tableau électrique dans une salle de bains, une cuisine fermée sans ventilation, ou un local poussiéreux comme un atelier non cloisonné. L’humidité, les projections d’eau et les salissures compromettent la fiabilité des composants. Même chose pour les placards fermés hermétiquement : sans circulation d’air, la surchauffe devient inévitable. La GTL doit être pensée dès la conception du logement, pas improvisée dans un couloir étroit.
Adapter le tableau en cas de rénovation
Ajouter un tableau divisionnaire
Dans une rénovation, il arrive que le tableau principal soit saturé. Plutôt que de tout remplacer, on peut ajouter un tableau divisionnaire, alimenté depuis le coffret existant. C’est une solution efficace pour une extension, un garage transformé en bureau ou une piscine. Ce second tableau reçoit ses propres circuits et protections, tout en restant sous la dépendance du dispositif global. Cela limite les travaux tout en respectant la sécurité.
Vérifier la section des câbles d’alimentation
Avant d’ajouter des charges, il faut s’assurer que le câble venant du compteur Linky est adapté. En général, pour une puissance de 12 kVA, on utilise un câble de 6 mm². Si vous montez en puissance (15 ou 18 kVA), la section doit être portée à 10 mm². Un câble trop fin surchauffe, fond l’isolation, et peut provoquer un départ de feu. Ce point est souvent négligé dans les anciens bâtiments.
Mise à la terre et sécurité globale
Un tableau parfaitement dimensionné ne sert à rien sans une mise à la terre efficace. C’est elle qui dévie les courants de fuite vers le sol, activant ainsi les différentiels. En rénovation, il faut vérifier l’état du conducteur de terre, sa continuité, et sa connexion au piquet d’ancrage. Si ce système est absent ou corrodé, toute la sécurité électrique est compromise. C’est une vérification que tout bon électricien inclut dans son diagnostic.
Les interrogations des utilisateurs
Peut-on mélanger des disjoncteurs de marques différentes sur une même rangée ?
Oui, mais avec précaution. Les disjoncteurs doivent tous être compatibles avec les peignes d’alimentation et monter sur rail DIN standard. Toutefois, mélanger les marques peut poser des problèmes mécaniques ou de tenue au courant de court-circuit. Il est préférable de rester homogène par rangée pour éviter les jeux ou les mauvais contacts.
Vaut-il mieux un grand tableau unique ou plusieurs petits tableaux ?
Cela dépend de l’agencement du logement. Un tableau centralisé simplifie la gestion mais peut allonger les câblages. Plusieurs petits tableaux, en revanche, rapprochent les circuits de leurs usages, limitent les pertes et facilitent les interventions locales. Cette solution est souvent choisie dans les grandes maisons ou les constructions modulaires.
Comment faire si ma gaine technique est trop étroite pour un tableau standard ?
Dans les logements anciens, les espaces sont parfois très contraints. Des solutions existent : coffrets compacts (moins profonds), verticaux (plus hauts mais plus fins), ou modulaires encastrables. Certains fabricants proposent des tableaux de 3 rangées en largeur réduite. L’essentiel est de conserver l’accès libre et la réserve de 20 %.
